Lätt expansionsankare

  • CE, SCMND
Skriv ut den här sidan
Behöver du teknisk support eller ett konstnadsförslag? Vi är här för att hjälpa dig.
Kontakta oss Inköpsställen
Information Tillämpningsbilder Resurser CAD Video
Information

Design

Specifikationer

Data kopierades
Metrisk   |   Imperiala
Extract from Permissible Service Conditions of ETA-09/0313
Multiple use for non-structural applications
Part Number Cracked Concrete C20/25 Non-Cracked Concrete C20/25 Standard Embedment Depth
SCMND 1.4 kN 1.4 kN 45 mm

Med håldjup avses största djup, vilket bör justeras efter den infästa produktens tjocklek.

Den maximala belastningen per fixeringspunkt för flera användningsområden för icke-strukturella applikationer kan, beroende på nationella föreskrifter, Den ligger under den godkända belastningen på ankaret. De godkända belastningarna per fixeringspunkt regleras för respektive land i ETAG 001, del 6.

Total säkerhetsfaktor enligt ETAG 001 inkluderad (Υm och Υf).

Diagrams

IL44243.jpg image
Tillämpningsbilder
PH40051.jpg image
PH40052.jpg image
PH40053.jpg image
PH40054.jpg image
Resurser
CAD

CAD-GENERATION

Ladda ner
Video

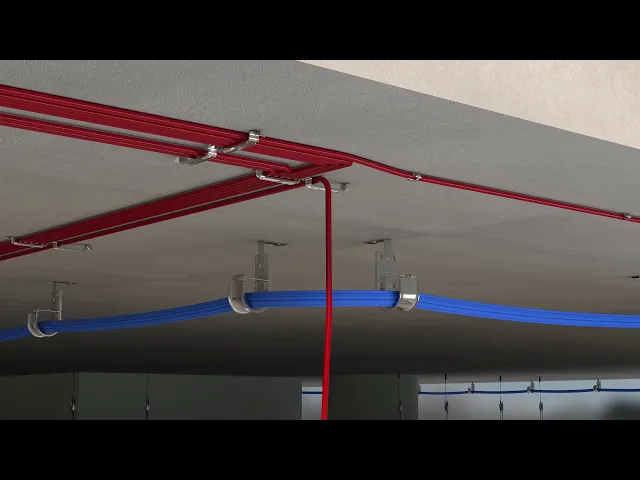

nVent CADDY lättvikts expantionsankare

Play

nVent CADDY Concrete Fastening Solutions

Play

nVent CADDY Light Duty Expansion Anchor

Play

nVent CADDY infästningslösningar för betong

Play

Varning
nVent produkter ska installeras och användas endast så som anges i nVents bruksanvisning och utbildningsmaterial. Bruksanvisningar är tillgängliga på www.nvent.com och från din nVent kundtjänstrepresentant. Felaktig installation, missbruk, felapplicering eller annan brist i att helt följa nVents instruktioner och varningar kan orsaka att produkten brister, egendomsskador, allvarliga kroppsskador och dödsfall och/eller ogiltigförklara din garanti.
