Inslaganker
Beweeg over de afbeelding om te vergroten of klik om te vergroten.
Inslaganker
Details
![IL40834.jpg image]( "IL40834.png")
Toepassingsafbeeldingen
![PH40059.jpg image]( "PH40059.png")
![PH40060.jpg image]( "PH40060.png")
![PH40061.jpg image]( "PH40061.png")
![PH40062.jpg image]( "PH40062.png")
![PH40063.jpg image]( "PH40063.png")
Bronnen

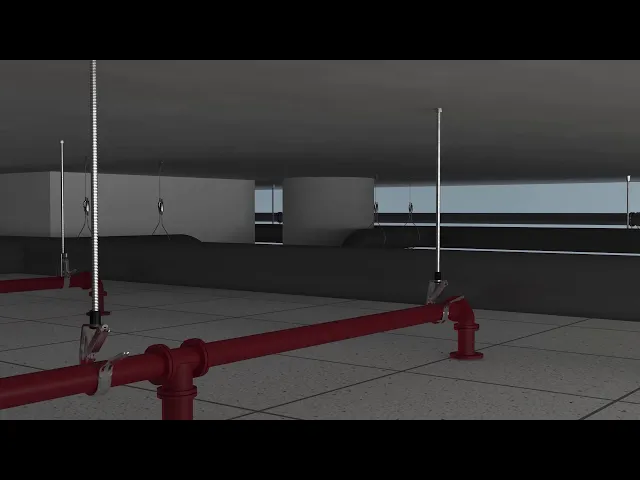

Video
Kenmerken
- Inwendige draad zorgt voor handige verwijdering en onderhoud
- Vlakke montage of beneden het oppervlak
- Geschikt voor meervoudig gebruik voor niet-structurele toepassingen in gebarsten en niet-gebarsten beton
- Brandweerstandsklasse R30-R120 voor het ontwerp van verankeringen onder blootstelling aan vuur
Specificaties
| Karacteristieke axiale belasting volgens ETA 14-0135 | |||
| Onderdeelnummer | Gescheurd beton C20/25 | Ongescheurd beton C20/25 | Standaard inbouwdiepte |
| CAM6030 | - | 2.50 kN | 25 mm |
| CAM8030 | - | 3.30 kN | 30 mm |
| CAM10040 | - | 4.40 kN | 40 mm |
| CAM12050 | - | 6.10 kN | 50 mm |
| CAM8030S6 | - | - | - |
| CAM10040S6 | - | - | - |
| Karacteristieke axiale belasting volgens ETA 14-0068 - voor meervoudig gebruik in niet-structurele toepassingen | |||
| Onderdeelnummer | Gescheurd beton C20/25 | Ongescheurd beton C20/25 | Standaard inbouwdiepte |
| CAM6030 | 0.80 kN | 0.80 kN | 25 mm |
| CAM8030 | 1.20 kN | 1.20 kN | 30 mm |
| CAM10040 | 1.70 kN | 1.70 kN | 40 mm |
| CAM12050 | 2.60 kN | 2.60 kN | 50 mm |
| CAM8030S6 | 1.20 kN | 1.20 kN | 25 mm |
| CAM10040S6 | 1.70 kN | 1.70 kN | 40 mm |
Diagrammen
Brochure
Casestudy
Catalogus
Certificeringen
FM Approved, Anchor
English
FM 1952-2016
CE, 14-0068
English
ETA-14/0068
CE, 14-0135
English
ETA-14/0135
VdS
English
CEA 4001:2021-01
- Waarschuwing
- nVent-producten moeten alleen worden geïnstalleerd en gebruikt zoals aangegeven in de instructiebladen en trainingsmateriaal van nVent. Instructiebladen zijn beschikbaar op www.nvent.com en bij uw nVent klantenservicevertegenwoordiger. Onjuiste installatie, misbruik, verkeerde toepassing of ander falen om de instructies en waarschuwingen van nVent volledig te volgen, kan leiden tot productstoringen, schade aan eigendommen, ernstig lichamelijk letsel en de dood en/of uw garantie ongeldig maken.
