Ancoraggio di espansione per impieghi leggeri

  • CE, SCMND
Stampa questa pagina
Avete bisogno di assistenza tecnica o di richiedere un preventivo? Siamo a vostra disposizione.
Contattaci Dove acquistare
Dettagli Immagini applicazione Risorse CAD Video
Dettagli

Caratteristiche

Specifiche

Dati copiati
Metrico   |   Imperiale
Estratto delle condizioni ammissibili di utilizzo di ETA-09/0313
Utilizzo generico, per applicazioni non strutturali
Pezzo numero Calcestruzzo fessurato C20/25 Calcestruzzo non fessurato C20/25 Profondita' nominale di ancoraggio
SCMND 1.4 kN 1.4 kN 45 mm

La Profondita' di foratura rappresenta la massima profondita' e dovrebbe essere adattata allo spessore del prodotto da fissare.

Il carico massimo per punto di fissaggio per usi generici per applicazioni non strutturali, a seconda degli standard nazionali, potrebbe essere al di sotto del carico ammissibile dell'ancoraggio. I carichi ammissibili per punto di fissaggio, sono regolati per i rispettivi Paesi in ETAG 001, Part 6.

Fattore di sicurezza totale come descritto in ETAG 001 (incluso Υm e Υf).

Schemi

IL44243.jpg image
Immagini applicazione
PH40051.jpg image
PH40052.jpg image
PH40053.jpg image
PH40054.jpg image
Risorse
CAD

GENERAZIONE CAD

Scarica
Video

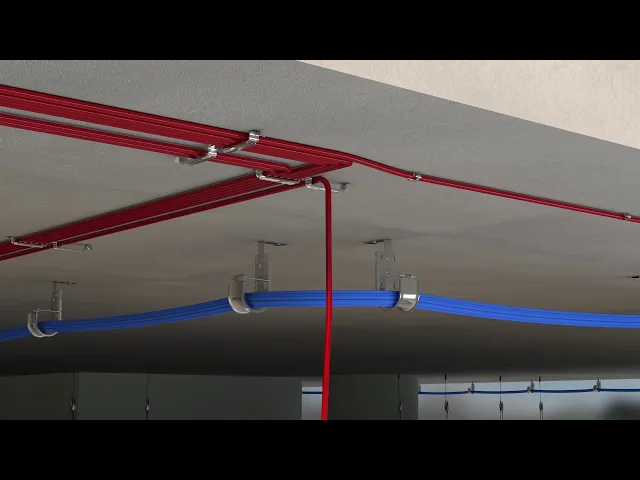

nVent CADDY Concrete Fastening Solutions

Play

nVent CADDY Light Duty Expansion Anchor

Play

nVent CADDY soluzioni di fissaggio per calcestruzzo

Play

nVent CADDY tassello ad espansione per carichi leggeri

Play

Avvertimento
I prodotti nVent devono essere installati e utilizzati solo come indicato nelle schede istruzioni e nei materiali di formazione di nVent. Le schede istruzioni sono disponibili su www.nvent.com e presso il vostro rappresentante del servizio clienti nVent. Un'installazione scorretta, un uso improprio, un'applicazione errata o qualsiasi altro mancato rispetto completo delle istruzioni e degli avvertimenti di nVent può causare malfunzionamenti del prodotto, danni alla proprietà, gravi lesioni personali e morte e/o annullare la vostra garanzia.
