Anclaje embutido
Pase el ratón para ampliar la imagen o haga clic para agrandarla
Anclaje embutido
Detalles
![IL40834.jpg image]( "IL40834.png")
Imágenes de la aplicación
![PH40059.jpg image]( "PH40059.png")
![PH40060.jpg image]( "PH40060.png")
![PH40061.jpg image]( "PH40061.png")
![PH40062.jpg image]( "PH40062.png")
![PH40063.jpg image]( "PH40063.png")
Recursos

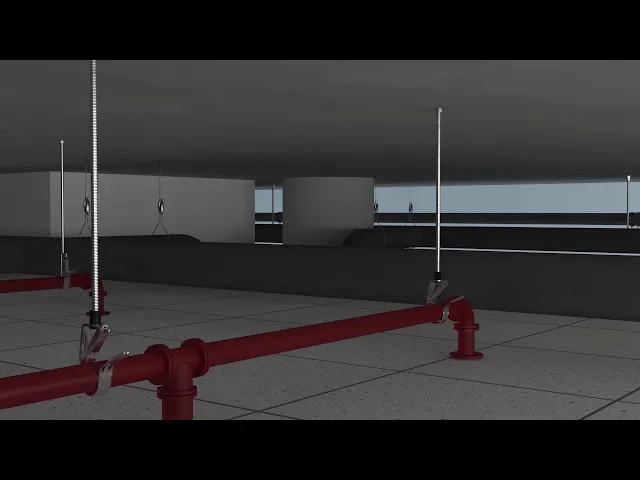

Vídeo
Características
- El roscado interno ofrece una desinstalación y mantenimiento sencillos
- Se instala al ras o debajo de la superficie de la base
- Adecuado para elementos no estructurales redundantes en hormigón fisurado y no fisurado
- Resitente al fuego clase R30-R120 para el diseño de anclajes con exposición al fuego
Especificaciones
| Características de las cargas axiales de ETA 14-0135 | |||
| N.º de pieza | Hormigón fisuradon C20/25 | Hormigón no-fisurado C20/25 | Profundidad Engastada Estándar |
| CAM6030 | - | 2.50 kN | 25 mm |
| CAM8030 | - | 3.30 kN | 30 mm |
| CAM10040 | - | 4.40 kN | 40 mm |
| CAM12050 | - | 6.10 kN | 50 mm |
| CAM8030S6 | - | - | - |
| CAM10040S6 | - | - | - |
| Características de las cargas axiales de ETA 14-0068 - para elementos no estructurales redundantes | |||
| N.º de pieza | Hormigón fisuradon C20/25 | Hormigón no-fisurado C20/25 | Profundidad Engastada Estándar |
| CAM6030 | 0.80 kN | 0.80 kN | 25 mm |
| CAM8030 | 1.20 kN | 1.20 kN | 30 mm |
| CAM10040 | 1.70 kN | 1.70 kN | 40 mm |
| CAM12050 | 2.60 kN | 2.60 kN | 50 mm |
| CAM8030S6 | 1.20 kN | 1.20 kN | 25 mm |
| CAM10040S6 | 1.70 kN | 1.70 kN | 40 mm |
Diagramas
Caso práctico
Catálogo
Folleto
Certificaciones
FM Approved, Anchor
English
FM 1952-2016
CE, 14-0068
Spanish
ETA-14/0068
CE, 14-0068
English
ETA-14/0068
CE, 14-0135
Spanish
ETA-14/0135
CE, 14-0135
English
ETA-14/0135
VdS
English
CEA 4001:2021-01
