nVent CADDY Macrofix Plus mit Schallschutzeinlage
Zum Vergrößern über das Bild fahren oder klicken
nVent CADDY Macrofix Plus mit Schallschutzeinlage
Details
![IL44382.jpg image]( "IL44382.png")
![IL44383.jpg image]( "IL44383.png")
Anwendungsbilder
![PH40493.jpg image]( "PH40493.png")
![PH40494.jpg image]( "PH40494.png")
![PH40495.jpg image]( "PH40495.png")
![PH40496.jpg image]( "PH40496.png")
![PH40497.jpg image]( "PH40497.png")
Ressourcen
CAD
Video
Merkmale
- Der vergrößerte Öffnungswinkel ist für alle Standard Rohrdurchmesser geeignet
- Das Schnellverschlusssystem verhindert ein zufälliges Öffnen, wenn das Rohr bewegt oder justiert wird
- Das Schnellverschlusssystem lässt sich einfach mit einer Hand schließen
- Die gebördelte Kante am Schellenkörper verhindert das Abrutschen der Gummieinlage und vermeidet Korrekturen während der Installation
- Der verpresste Gewindeabschnitt an der Spitze der Schraube verhindert, dass sie während der Installation herausfällt
- Schrauben mit Kombikopf für Schlitz- oder Kreuzschlitzschraubendreher und Außensechskant

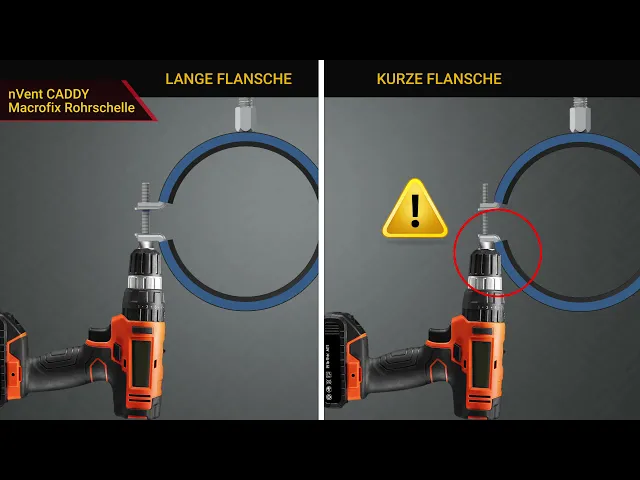

- Die längeren Flansche erleichtern den Zugang zu den Schrauben beim Festziehen
- Die Kombimutter kann an M8 und M10 Gewindestange angehängt werden, was die Materialhandhabung erleichtert
- Die Schraubenlängen sind an die ausgeweiteten Klemmbereiche angepasst, damit wird die Lagerhaltung optimiert
- Geräuschreduktion der Kategorie II gemäß DIN EN ISO 3822-1
- Entspricht DIN 4109 für Lärmisolierungsdesign
- In Übereinstimmung mit DIN EN 13501-1 ist das Brandverhalten als E klassifiziert
Spezifikationen
| Farbe | Schwarz |
| Oberfläche | Elektrolytisch verzinkt |
| Temperatur | -50 to 110 °C |
| Temperatur | -58 to 230 °F |
Diagramme
Broschüre
Flyer
Installationshandbuch/Kurzanleitung
Testbericht
Zertifizierungen
- Warnung
- nVent-Produkte müssen in Übereinstimmung mit den Produktinformationsblättern und dem Schulungsmaterial von nVent installiert und verwendet werden. Informationsblätter sind verfügbar unter www.nVent.com sowie bei Ihrem nVent-Kundendienstvertreter. Unsachgemäße Installation, Missbrauch, Fehlanwendung oder andere Handlungen im Widerspruch zu den Anweisungen und Warnungen von nVent können zu Fehlfunktionen, Anlagenschäden, schwerer Körperverletzung sowie zum Tod führen und/oder haben die Annullierung der Garantie zur Folge.
