Einschlaganker
Zum Vergrößern über das Bild fahren oder klicken
Einschlaganker
Details
![IL40834.jpg image]( "IL40834.png")
Anwendungsbilder
![PH40059.jpg image]( "PH40059.png")
![PH40060.jpg image]( "PH40060.png")
![PH40061.jpg image]( "PH40061.png")
![PH40062.jpg image]( "PH40062.png")
![PH40063.jpg image]( "PH40063.png")
Ressourcen

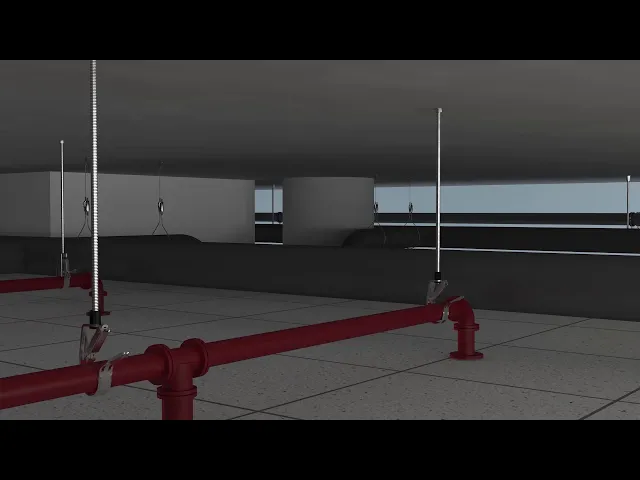

Video
Merkmale
- Innengewinde erlaubt einfache Demontage und Wartung
- Wird bündig oder unterhalb der Basisoberfläche installiert
- Geeignet als Mehrfachbefestigung für nichttragende Systeme in gerissenem und ungerissenem Beton
- Feuerwiederstandsklasse R30-R120 für das Design von Verankerungen unter Brandbeanspruchung
Spezifikationen
| Charakteristische axiale Last gemäß ETA 14-0135 | |||
| Teilenummer | Gerissener Beton C20/25 | Ungerissener Beton C20/25 | Nominale Einschraubtiefe |
| CAM6030 | - | 2.50 kN | 25 mm |
| CAM8030 | - | 3.30 kN | 30 mm |
| CAM10040 | - | 4.40 kN | 40 mm |
| CAM12050 | - | 6.10 kN | 50 mm |
| CAM8030S6 | - | - | - |
| CAM10040S6 | - | - | - |
| Charakteristische axiale Last gemäß ETA 14-0068 - als Mehrfachbefestigung für nichttragenden Systeme | |||
| Teilenummer | Gerissener Beton C20/25 | Ungerissener Beton C20/25 | Nominale Einschraubtiefe |
| CAM6030 | 0.80 kN | 0.80 kN | 25 mm |
| CAM8030 | 1.20 kN | 1.20 kN | 30 mm |
| CAM10040 | 1.70 kN | 1.70 kN | 40 mm |
| CAM12050 | 2.60 kN | 2.60 kN | 50 mm |
| CAM8030S6 | 1.20 kN | 1.20 kN | 25 mm |
| CAM10040S6 | 1.70 kN | 1.70 kN | 40 mm |
Diagramme
Broschüre
Fallstudie
Katalog
Zertifizierungen
FM Approved, Anchor
English
FM 1952-2016
CE, 14-0068
German
ETA-14/0068
CE, 14-0068
English
ETA-14/0068
CE, 14-0135
German
ETA-14/0135
CE, 14-0135
English
ETA-14/0135
VdS
English
CEA 4001:2021-01
- Warnung
- nVent-Produkte müssen in Übereinstimmung mit den Produktinformationsblättern und dem Schulungsmaterial von nVent installiert und verwendet werden. Informationsblätter sind verfügbar unter www.nVent.com sowie bei Ihrem nVent-Kundendienstvertreter. Unsachgemäße Installation, Missbrauch, Fehlanwendung oder andere Handlungen im Widerspruch zu den Anweisungen und Warnungen von nVent können zu Fehlfunktionen, Anlagenschäden, schwerer Körperverletzung sowie zum Tod führen und/oder haben die Annullierung der Garantie zur Folge.
